Автор Тема: Микрофрезерный станок Proxxon MF70, переделанный под ЧПУ  (Прочитано 40343 раз)
0 Пользователей и 1 Гость смотрят эту тему.
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #15 : 22 Февраля 2011, 02:04:20 »

A: Думаю, разработчики лукавят. Напрямую не работают. Если не сложно запостите сюда ссылки, я гляну. Может, кто-то транслятор PostScript встроил Улыбка
Вот здесь так написано: http://cnc-stanky.narod.ru/Price.htm


Странный сайт. Ни одной схемы нет. Отзывы есть? Не кидалово? Улыбка Много обещают сильно Улыбка
Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #16 : 22 Февраля 2011, 03:01:18 »

Сравнил FL57STH56 в Электроприводе с PL57H56-2.6-4 в Пурелоджике. Двигатели практически идентичны по всем параметрам. Но вот цены отличаются:
FL57STH56 - 1550р.
PL57H56-2.6-4 - 1225р.
Чем FL лучше PL?

Думаю, ничем не лучше. Я свои купил так - вбил в гугл, что первое выпало - там и купил. И не жалею, классные движки.

Q: Ваши контроллеры, которые за 700 р. будут работать с рекомендованными Вами ШД FL57STH56?
У вас вроде немного другие движки? Хорошо бы конечно хоть несколько секунд видео глянуть, как происходит перемещение, вернее с какой скоростью.

A: Да, у меня FL57STH51. Они на 1А и немного короче (51мм) и имеют против 56 немного меньший крутящий момент (7.2 против 9). Еще раз повторю, контроллеру практически все равно, какой стоит двигатель. Лишь бы двигатель был рассчитан на ток не менее 500 мА, иначе может сгореть. Видео сделаю.

Q: Если я их у Вас куплю, мне все равно нужен будет программатор? Вдруг прошивка поменяется - доработается? Вот тут: http://www.bastiongsm.com/Progrfmmator.html тоже есть схема. К Вашим контроллерам нужен блок питания и корпус? Пойдет от ПК?
A: Прошивку в таких вещах меняют только в случае ошибки в программе. А программа там - проще некуда. Если поставить прошивку без наворотов, оставить первую версию, например, на полушаге - изменений не потребуются. А вообще - я сейчас думаю над встроенной возможностью обновления прошивки через последовательный порт. Было бы удобно. Исходники выложу здесь. Схема программатора, приведенная выше, для PIC, а у меня AVR. Я выложу на сайте плату программатора SIPROG, он к COM-порту цепляется. Схема очень проста и не требует внешнего питания. Блок питания от ПК использовать можно, но лучше найти от ноутбука на 19В. На 12В для питания ШД может быть недостаточно и они начнут пропускать шаги на высоких скоростях. Корпуса у контроллеров нет, они прикручены к куску орг.стекла.
« Последнее редактирование: 22 Февраля 2011, 03:22:00 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #17 : 22 Февраля 2011, 16:09:33 »

Странный сайт. Ни одной схемы нет. Отзывы есть? Не кидалово? Улыбка Много обещают сильно Улыбка
Не могу ничего сказать, пару раз общался по телефону, но ничего не покупал.
Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #18 : 22 Февраля 2011, 16:25:06 »

сообщение перенесено сюда http://forum.fornext.ru/index.php?topic=4.0
« Последнее редактирование: 23 Февраля 2011, 04:29:57 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #19 : 24 Февраля 2011, 14:17:46 »

Вы писали: Ось похоже придется действительно садить на мотор. А он, зараза, громоздкий... Сейчас и развесовка неплохая.. Ременная передача сделана чтобы не городить демпферную муфту. Наверное, закажу муфту на npoatom...

Незнаю сколько будет стоить муфта на Атоме, вот здесь: http://duxe.ru/product_info.php?products_id=134 она стоит 200 р. В других местах подороже, но и выбор больше.
На счет развесовки действительно, увесистый двигатель на оси Z теоретически должен сместить центр тяжести вверх, но движки на X и Y должны компенсировать это дело.
Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #20 : 24 Февраля 2011, 14:56:14 »

Эта муфта не подходит. У нее макс передаваемый крутящий момент слишком мал.
Сюда нужна безлюфтовая упругая муфта.

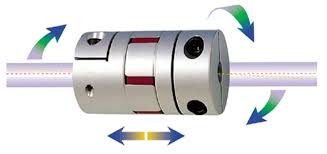

Вот такая:
На электроприводе они есть. Но дорого. http://www.electroprivod.ru/coupling.htm
Подходит такая: SRJ или SJC-20C 4x6.35, SRJ стоит у них 1425р 700р

SJC вот так выглядит:
Как раз ось у мотора 6.35мм, а шток, куда крепится ручка - 4мм 4.5 мм. Останется только мотор закрепить на самодельной крышке,
родную пластмассовую в топку...
« Последнее редактирование: 09 Марта 2011, 12:31:59 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #21 : 24 Февраля 2011, 16:26:17 »

Да, дороговато для такого станочка. Неужели нет альтернативы?
А вот здесь если глянуть : http://cncmasterkit.ru/modules.php?name=News&file=article&sid=21&mode=&order=0&thold=0
Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #22 : 25 Февраля 2011, 03:52:58 »

Неплохой сайт, спасибо. На электроприводе сказали 700-720р будет такая муфта стоить. Похоже, у них на сайте прайс старый.
Так что я заказываю там.
Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #23 : 25 Февраля 2011, 11:35:36 »

Если еще нет готового решения по переходным деталям крепления ШД на ходовые винты, то можно подсмотреть здесь: http://www.youtube.com/watch?v=6OccijzBGo0&feature=related
правда втулки здесь без демпфирования
Здесь навешивают двигатели и видны детальки правда все ставится на штатные места: http://www.youtube.com/watch?v=yHGRocSsDuU
А здесь хоть и Proxxon KT150 CNC, но прекрасно видны муфты в работе: http://www.youtube.com/watch?v=JNdh02e31IY&feature=fvwrel
Где-то на youtube я видел такие муфты и на Proxxon MF70, только не помню где.
« Последнее редактирование: 25 Февраля 2011, 17:54:53 от MONY » Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #24 : 08 Марта 2011, 03:49:09 »

Заказал муфты с электропривода. Как придут-буду ставить и процесс выложу. Буду переделывать  2 координаты - Z и X, т.к. Х сделана не совсем оптимально и имеет слабое место, т.к. соединяется с упорной гайкой с помощью головки. Также буду менять двигатель на серию FL.
---
муфты пришли быстро. к движкам подошли, а вот второй диаметр я указал неверно. Он 4.4 мм вместо 4. Буду рассверливать.
« Последнее редактирование: 11 Марта 2011, 06:44:15 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #25 : 10 Марта 2011, 00:47:23 »

Как придут-буду ставить и процесс выложу.
Да уж не терпится посмотреть Улыбка
Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #26 : 13 Марта 2011, 12:12:42 »

Чертежик пластины под мотор FL57STH56 для оси Z


* upper_plate.png (38.5 Кб, 562x617 - просмотрено 1006 раз.)
« Последнее редактирование: 14 Марта 2011, 03:39:04 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #27 : 13 Марта 2011, 22:27:47 »

Это для оси Z?
Записан
mentat-vvo
Администратор
Пользователь
*****

Карма: +32/-0
Офлайн Офлайн

Сообщений: 859


the grid


WWW
« Ответ #28 : 15 Марта 2011, 02:38:17 »

Да, сегодня, если повезет, изготовят из листа нержавейки 3мм.
В чертежи есть косяк. Буду исправлять. Крепежные болты нужно сместить вверх по чертежу на ~4 мм.
В моем случае придется расфрезеровать крепеж двигателя и отверстие под ось на тот же размер вниз.
Еще буду думать над узлом фиксации оси ходового винта на пластине. Те варианты в интернете, где используется не упругая муфта, как у меня,
а просто болванка алюминиевая с разными диаметрами передают нагрузку с детали напрямую на ШД. Такой дизайн никуда не годится.

На фото зеленым обвел узел, где нужно добавить упорный подшипник. Причем с двух сторон от пластины. При этом люфт должен быть минимальным. Надо думать Улыбка


* Z-plate.jpg (52.65 Кб, 659x816 - просмотрено 1126 раз.)
« Последнее редактирование: 15 Марта 2011, 14:45:24 от mentat-vvo » Записан
MONY
клуб ForNext
Бит
*

Карма: +0/-0
Офлайн Офлайн

Сообщений: 37


« Ответ #29 : 15 Марта 2011, 15:12:42 »

На фото зеленым обвел узел, где нужно добавить упорный подшипник. Причем с двух сторон от пластины. При этом люфт должен быть минимальным. Надо думать Улыбка
С двух сторон это как, два подшипника что ли?
Записан
